Q011SF－1のJIS該当規格が最近、YFW24からYFW－C50DRに変わったようですが、記号の意味を教えて下さい。
(ニッテツびいど No.111 1995 Winter)しかし、この規格では、最近のメタル系ワイヤの著しい普及や、低温鋼用フラックス入りワイヤの実用化など、多様化したフラックス入りワイヤをカバーできなくなったため、'93年末に改正が行われました。
おもな改正点は次の通りです。
①充填フラックスの種類を、ルチール（チタニア）系、塩基性系、メタル系、その他の4つに分類した。
②低温鋼用フラックス入りワイヤ(使用温度：－30～－60℃）を追加した。
この改正に伴い、記号の付け方も従来の5桁から8桁に変更されました。
ご質問のSF－1の場合、従来の記号はフラックス入りワイヤの統一記号YFWの次にCO₂溶接を示す〔2〕と溶着金属強度、じん性レベルを示す〔4〕でYFW24でした。
それが新規格ではYFW－C50DRに変わりました。この記号の意味は図1の通りです。
新規格の記号は少し複雑ですが、ワイヤの内容が細かく分かるようになっています。
新JlS規格の詳細は弊社'94年版ハンドブック（570ぺ－ジ）を参照下さい。
なお、フラックス入りワイヤのJlS規格には、この他にJlSZ3320－1993「耐候性鋼用炭酸ガスアーク溶接フラックス入りワイヤ」があります。

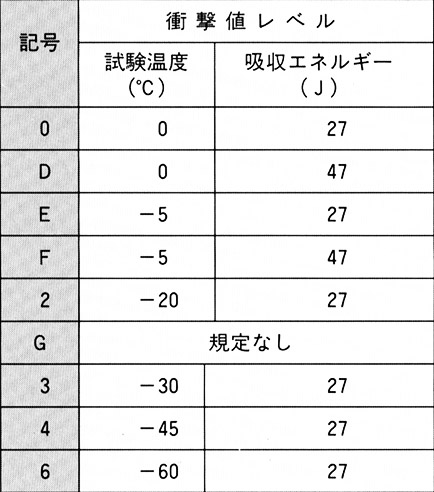

表1 溶着金属衝撃値レベルと記号
