技術情報溶接Q&A
Q017プラズマ溶接は、主にどのような用途に用いられているか、具体的に教えてください。
①発生アークが高密度なため、高速、低歪みのシャープな溶接が可能。
②ノンスパッタ溶接ができるため、高品質、高付加価値の製品を生むことが可能。
③連続安定溶接ができるため、自動溶接化に適している。
④消耗品関係の長寿命化が図れるため、生産コスト低減化が可能。
以上のような特長を生かして、プラズマ溶接はあらゆる産業界で、使用されています。
今回は、電機関連の用途について説明します。
まず、用途別にその代表的な例を示します。
・電磁弁関係：コアアセンブリ部
・サイリスタ関係：本体密封容器部
・電気自動車用バッテリー：極性端子部
・冷凍機：サーモスタット部
・電動モーター：フレーム部
・カーエアコン：熱電帯
・トランス：コア部
・コピー機：現像ローラー部
・キャッシュディスペンサー：本体フレーム部
・レーザープリンター：ストッカーフレーム部
・自動車電球：フィラメントリード線
次に、具体的なワーク、装置を取上げ、その溶接条件を紹介します。

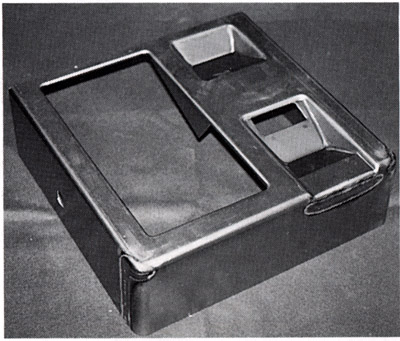

| 1．キャッシュディスペンサーフレーム ・継手形状：下向、横向突合せ ・材 質：SS400 ・溶接電流：75A ・溶接速度：40cm／min |
 |
2．プリンターストッカーフレーム ・継手形状：ダボ穴下向 ・溶接方法：プラズマスポット溶接 ・材 質：ボンデ鋼板EG－8－3／3 ・溶接電流：45A ・溶接時間：1sec |
 |

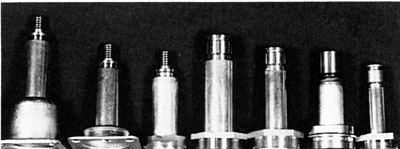

| 3．エア機器電磁弁コア ・継手形状：下向円周すみ肉 ・材 質：SUS304－SUS304 ・溶接電流：40A ・溶接速度：34cm／min |
 |

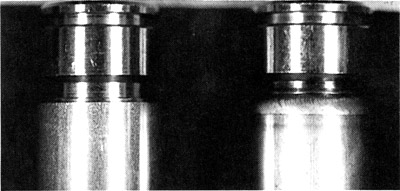

| 4．エア機器電磁弁コア部 溶接前、溶接後拡大写真 |
 |

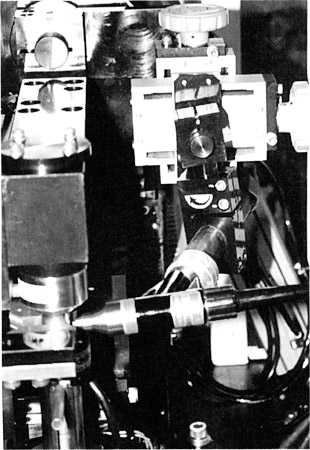

| 5．エアコンサーモスタット 溶接機構部 |
 |
