Q025カットワイヤサブマージアーク溶接法について
カットワイヤをあらかじめ充填する以外は、従来のSAW法と全く同じ方法で行うものです。

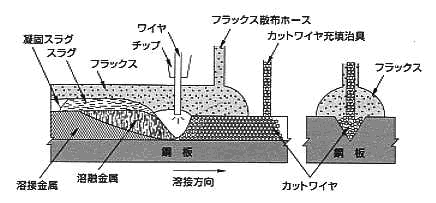

図1 カットワイヤSAW
能率

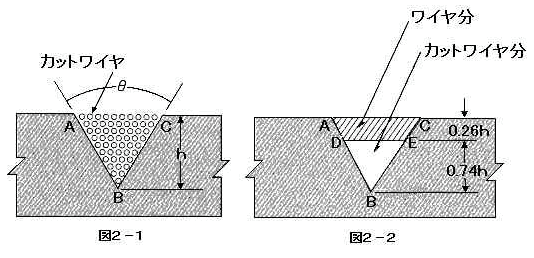

図2 カットワイヤ法の能率
特徴
1．従来のサブマージアーク溶接法に比べ、約2倍以上の溶着量が得られ、厚板の溶接にはとくに適しています。2．母材の熱影響部が小さくなり、じん性の低下及び軟化の程度が少なくなります。
3．下向すみ肉では、大脚長の美しいビードが得られ、スラグのはく離も極めて良好です。
4．母材希釈率が低くなるため、高炭素鋼材の溶接における高温割れが防止できます。
5．大電流の溶接においてもアークが安定で美しいビードが得られます。
カットワイヤの種類
| 銘柄 | 化学成分の一例（％） | 組合せフラックス（メッシュ） | |||||
| C | Si | Mn | P | S | Mo | ||
| YK-B | 0.11 | 0.01 | 1.10 | 0.013 | 0.014 | - | YF-15FA（20×D） |
| YK-C | 0.11 | 0.01 | 1.43 | 0.013 | 0.015 | - | YF-15A（20×D） YB-100（12×100） YB-150（12×100） |
| YK-D | 0.13 | 0.01 | 1.87 | 0.010 | 0.014 | - | YF-15A（20×D） |
| YK-CM | 0.08 | 0.01 | 1.67 | 0.012 | 0.014 | 0.51 | YF-15（20×D） |
