技術情報溶接Q&A
Q030私達が日常的に使っている日溶工の商品の中で、特許に関わっているものにはどのような商品がありますか。
(ニッテツびいど No.129 1999 Summer)①裏当材“SB-41”の特許発明
［特許第1537219号］発明の名称：片面アーク溶接用裏当材
特許権者：新日本製鐵株式会社
実施権者：日鐵溶接工業株式会社
特許公告日：昭和63（1988）年2月9日（特公昭63-6318）
1）発明の内容：
①固形フラックスは、3つの成分：SiO₂、Al₂O₃、MgOの添加量を限定し、これら3成分の合計量が90%以上であり、
②さらに気孔率を5～40%とし、
③その表側にスラグポケットを設けて、
④フラックス入りワイヤと組み合わせて使用する片面アーク溶接用裏当材
2）特許製品：溶接用裏当材 “SB-41” の販売、使用
①当社は、この特許の実施権を特許権者から受けておりますので、フラックス入りワイヤを用いる片面アーク溶接用にSB-41を製造、販売でき、お客様は使用することができます。
図2 裏当材概略図
②ペールパック入りワイヤ “エンドレスパック”®の特許発明
[特許第1668882号］
発明の名称：溶接用ワイヤの装填物
特許権者:日鐵溶接工業株式会社
特許公告日：平成3（1991）年5月17日（特公平3-33434）
1）発明の内容：
①ワイヤ始端部は抑え板の内側から取り出し、
②積層ワイヤ終端部も抑え板の内側から取り出し、
③その終端部をパック上部内壁に国定した連続送給可能なペールパック。
発明の名称：溶接用ワイヤの装填物
特許権者:日鐵溶接工業株式会社
特許公告日：平成3（1991）年5月17日（特公平3-33434）
1）発明の内容：
①ワイヤ始端部は抑え板の内側から取り出し、
②積層ワイヤ終端部も抑え板の内側から取り出し、
③その終端部をパック上部内壁に国定した連続送給可能なペールパック。

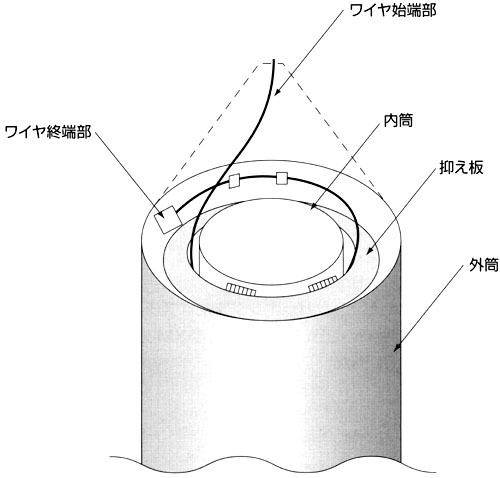

図3 ペールパックの概略図
③ペールパック入りワイヤ “ストレートパック”®の特許発明
［特許第2542266号］発明の名称：ガスシールドアーク溶接用鋼メッキ鋼ワイヤ
特許権者：日鐵溶接工業株式会社
特許登録日：平成7（1996）年7月25日
1）発明の内容：
①ワイヤ表面のCa量を銅メッキ量との関係で規定し、
②銅メッキ厚さが0.2～0.9μmの範囲でCaが4～38ppm、
③油付着量が0.30～1.20g/10kgに限定したペールパック入りワイヤ
注：“エンドレスパック”および“ストレートパック”は、当社の登録商標です。
