技術情報溶接Q&A
Q050オーステナイト系ステンレス鋼の溶接を初めて行います。炭素鋼と比べて、注意する点はありますか？
Point 1.
ステンレス鋼は、電気比抵抗が高いため、電流を低めにする必要があります。溶極式ガスシールドアーク溶接を例に取ります。ワイヤ溶融速度MRは、アーク熱による溶融とワイヤの抵抗発熱による溶融に整理され、次式のように示されます。ステンレス鋼は抵抗Rが高いため、炭素鋼と同じワイヤ溶融速度MRであっても、電流Iが低くなります。これを炭素鋼と同じ溶接電流に合わせると、溶融量過多となり、融合不良等の溶接欠陥の原因となります。また被覆アーク溶接棒では、心線の抵抗発熱により、棒焼けしやすいため、棒長が短いとともに、使用電流が低くなっています。MR ＝ アーク熱による溶融＋ ジュール熱による溶融 ＝ ａＩ ＋ bRI２
（a，b：定数，I：溶接電流，R：ワイヤ突出し部の抵抗）
（a，b：定数，I：溶接電流，R：ワイヤ突出し部の抵抗）
Point 2.

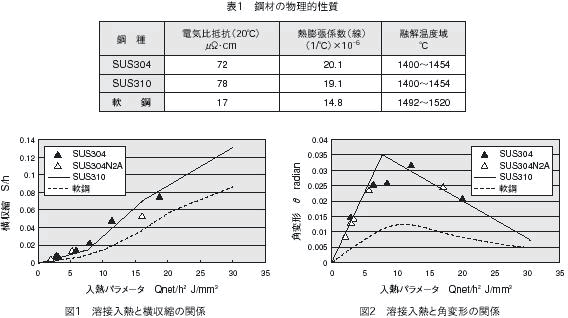

ステンレス鋼は、熱膨張係数が高いため、変形しやすい特徴があります。一例として、溶接入熱と変形量の関係を図1、2に示します。変形量は炭素鋼に比べ、横収縮：1.2～1.5倍、角変形：約3倍であり、歪みやすいことが分かります。このためサブマージアーク溶接などの大入熱溶接は、大きな変形を生じやすく、入熱低減，拘束、逆歪法等の工夫が必要となります。Point 3.
融点が低いため、立向や上向溶接でビードが垂れやすくなります。このため、フラックス入りワイヤによるガスシールドアーク溶接では、姿勢溶接性に優れたSF-308LP等の「Ｐタイプ」の使用をお奨めします。
