F019高能率・2電極CO₂片面溶接法(NS・ワンサイド・マグ溶接機)

1. NS・ワンサイド・マグ溶接の特徴

1）ギャップ0、開先内仮付けで板厚12～22mmまでの1ラン片面溶接が可能。
2）カットワイヤを使用しますので、ギャップのばらつきに鈍感で高溶着となります。
3）角変形量が少ない。
4）2プール溶接法であることと、高靭性が得られるワイヤの採用で機械的性能は良好です。
5）裏当材は粘着テープで貼り付けますので、作業は非常に簡単です。
6）上り勾配溶接が可能です。（約10°）

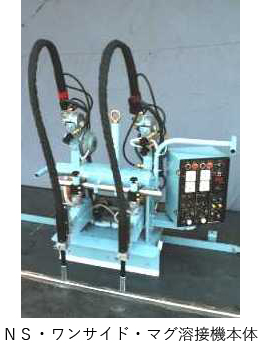

2. 溶接機の外観および溶接状況

3. 溶接施工法

溶接材料、開先形状、溶接条件

供試溶接材料

項目	銘柄・サイズ
ワイヤ	L極　YM-55H（1.6Φ）
ワイヤ	T極　SF-1（1.6Φ）
カットワイヤ	YK-CM（1.0Φ）
裏当材	SB-41（GL）ガラステープ付
シールドガス	CO_₂（L極、T極とも25～30㍑/min）

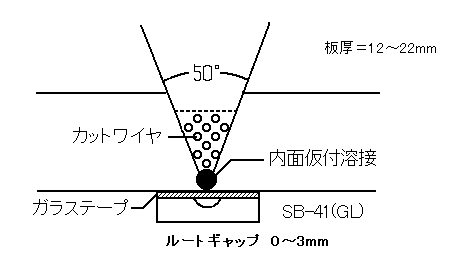

開先形状

溶接条件の一例

板厚（mm）	電極	電流（A）	電圧（V）	速度（cpm）	揺動幅（mm）	揺動数（n/min）	カットワイヤ（mm）	入熱（kJ/cm）
12	L	480	41	45	3	120	8	26.2
12	T	460	42	45	5	80	8	25.8
16	L	540	45	40	5	90	8	36.5
16	T	480	43	40	5	60	8	31.7
22	L	540	43	25	5	90	10	55.7
22	T	550	43	25	8	60	10	56.2

機械試験結果の一例

板厚（mm）	継手引張試験		衝撃試験（Jat0℃）	曲げ試験		X線透過試験
	（N/mm²）	破断位置		表曲げ	裏曲げ
12	560	母材	123	良好	良好	1類
	545	母材	123（121）
			117
16	563	母材	82	良好	良好	1類
	558	母材	76（80）
			82
22	563	母材	90	良好	良好	1類
	558	母材	96（83）
			84

注）母材 SM-490A
・継手引張試験：JIS Z3121
・曲げ試験：JIS Z3122
・衝撃試験：JIS Z3128
・X線透過試験：JIS Z3104
（板厚中央より採取（）は平均値）　

4. マクロおよびビート外観の一例

マクロ写真

板厚（mm）	マクロ写真
12
19
22

ビード外観の一例（板厚22mm）

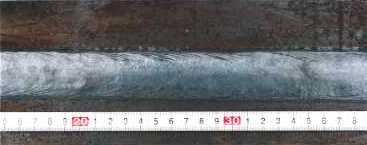

表面ビード

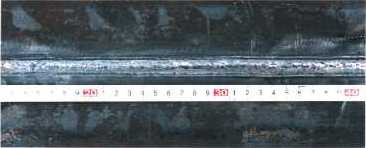

裏波ビード
