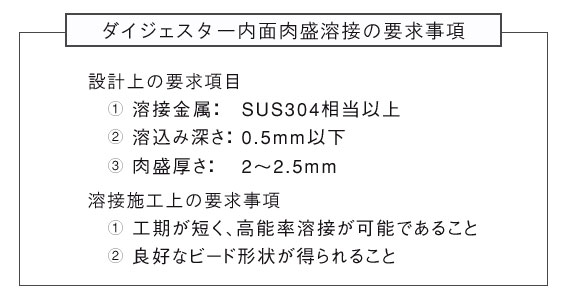

SF-309MoLPの諸元を表1に、特長を表2に、溶着金属について、化学成分を表3に、機械的性質を表4に示します。高耐食、耐摩耗性から、溶着金属成分設計は高Moタイプとしています。また溶接作業性は、市販のSF-309MoLPをベースとし、ダイジェスター内面肉盛溶接に最適な特別仕様となっており、全姿勢溶接が可能で、アークの安定性、スラグの剥離性、ビード垂れ落ちのない良好な溶接作業性が得られます。さらに高能率な自動溶接が行えるよう、ワイヤタイプは、ターゲット性・送給性に優れるシームレスフラックス入りワイヤです。

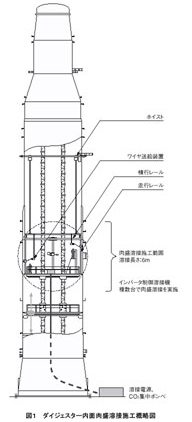

ダイジェスター内面肉盛機器装置の主な特長を表5に、機器装置外観を図2に、溶接装置系統図を図3 に示します。ダイジェスターの溶接施工では、各2電極で複数台の機器装置および溶接機を用い、高能率な内面肉盛溶接を行います。



図2 機器装置外観

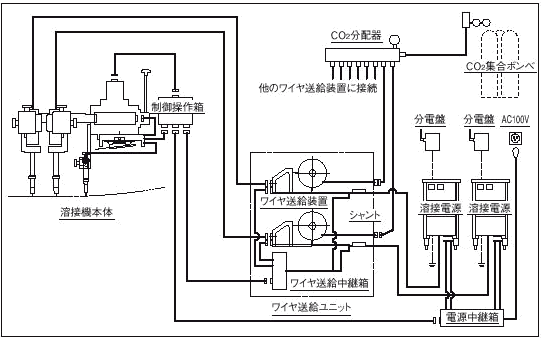

図3 溶接装置系統図

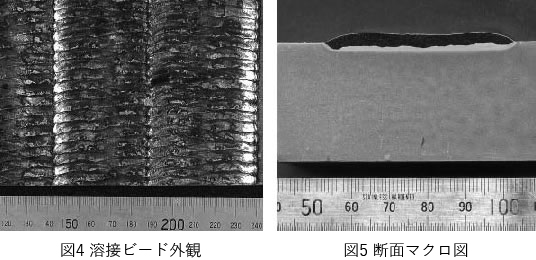

溶接ビード外観を図4に、断面マクロを図5に、溶接施工例を図6に示します。溶接ビードは、溶込みが浅い薄肉で熱影響部も非常に小さく、平滑で美麗なビードが得られます。

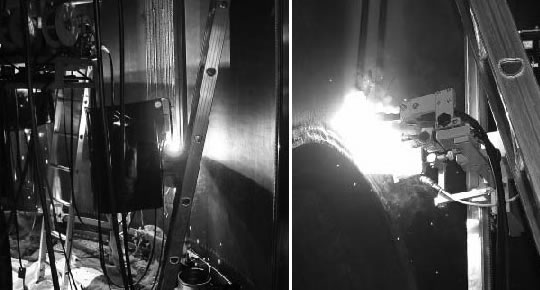

図6 溶接施工例

以上のように、弊社ではダイジェスター内面肉盛溶接に最適な、高品質の肉盛金属が得られるステンレス鋼シームレスフラックス入りワイヤSF-309MoLPおよび高能率な専用機器装置を開発しました。日鉄ハード（株）殿の卓越した溶接技術と、弊社の開発したワイヤおよび専用機器装置とが、ダイジェスターの減肉防止を実現する高信頼性の施工技術の確立につながることとなり、これにより製紙業界の安定した操業に寄与できるものと確信しております。
