（1）製品ラインアップ

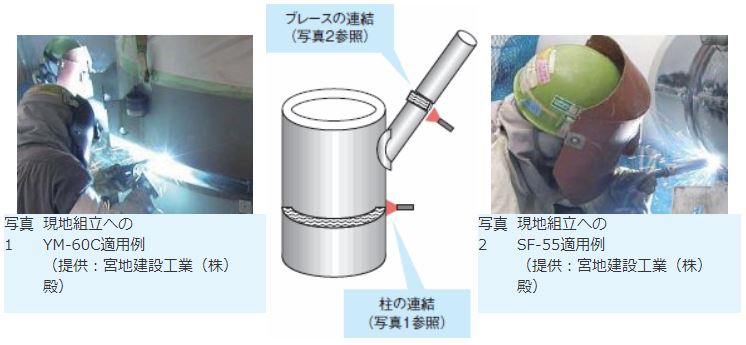

新タワー建設工事においては、使用する溶接材料規格が、各鋼材の降伏強さならびに引張強さの規格下限値を下回らないような要求がありました。ところが、前述のようなYP400およびYP500の新しく開発された鋼材規格に対し、当時の溶接用ソリッドワイヤ（JIS Z 3312）およびフラックス入りワイヤ（JIS Z 3313）の溶接規格では僅かながらアンダーマッチングとなっていました。特に、YP500鋼管同士の溶接に適用するソリッドワイヤに関しては、旧JIS規格のYGW21該当品では上記の要求を満足できませんでしたので、当社としては590MPa級ソリッドワイヤYM-60Cを対象に国土交通省の大臣認定を取得して対応しました。新タワー建設工事向けに出荷している当社製品例を表２に示します。現時点では、JIS Z 3312およびZ 3313の溶接規格はYP400およびYP500の鋼材規格に合致するように改定されています。

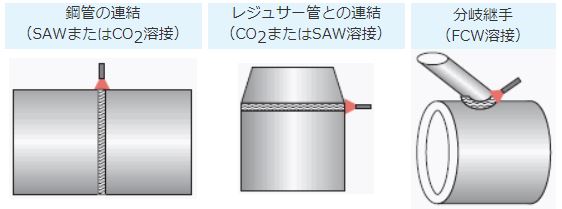

ところで、通常の建築鉄骨の組立て作業では、ソリッドワイヤが主流で使われていますが、新タワー建設工事では分岐継手や斜材の周溶接が多いことから、550MPa級の全姿勢溶接用フラックス入りワイヤのニーズがありました。当社ではこれに応え、シームレスタイプのSF-55（旧JIS Z 3313 YFW-C55DR該当）を開発しました。その基本設計は、耐割れ性重視の観点から割れ感受性を助長する元素を極力低減しています。

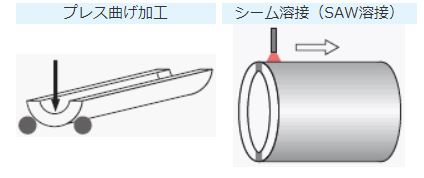

さらに、造管時のシーム溶接に適用するサブマージアーク溶接材料に関しては、厚肉鋼管では溶接量が増加することから狭開先化が望まれます。当社ではこれに応え、スラグ剥離性が良好な溶融型フラックス「NF-1（JIS Z 3352 FS-FG3該当）」を標準的なフラックスとして選定し、組合せワイヤとしてYP400鋼用にはY-DまたはY-DM3、YP500鋼用にはY-DMを選別しています。

（2）品質管理
上記のような高強度厚肉部材の溶接では、一般鋼の施工とは異なり、厳格な予熱・パス間温度ならびに入熱量の管理が必要となりますが、施工性からいえばこれらを緩和できる溶接材料が望まれます。当社では、溶接材料自体の水素源を低く抑えることで低温割れに大きな影響を及ぼす拡散性水素量を極力少なくし、予熱管理緩和の要望に応えています。

例えば、ワイヤ表面に付着した潤滑油は送給性を良好にする働きがありますが、一方で水素源となります。そのため、ワイヤ製品群に対しては、その油量が高くならないように管理体制を強化しました。また、当社のシームレス・フラックス入りワイヤ（以下、SFワイヤ）は耐吸湿性に優れており、その優位性を生かしながら、さらなる低水素化に取り組みました。製造段階での水素源を極力減少させ、拡散性水素量として4ml/100g以下を実現しています。これは、市販品の3分の2以下のレベルに相当します。

さらに、SFワイヤは銅めっきが施されていますので、簡易包装であっても耐錆び性に優れています。現場工事向けには、粗大ゴミとなるカートン箱を省略し、需要家のエコ活動を支援しています。
