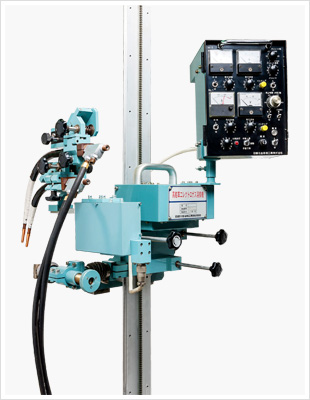

2電極VEGA®
高能率立向自動溶接機
（エレクトロガスアーク溶接機）
特長
- 板厚40～80mmまでの立向1パス溶接が可能
- 1電極溶接と比較して更なる高品質・高能率を実現
- ウィービングすることで溶け込みが安定
- 溶接電流検知による自動上昇制御により溶接を実行していくため作業者の監視時間を軽減
- 固形裏当材SB-60VTを使用することにより均一で美麗な裏ビードが形成可能
標準仕様
走行台車部
| 入力電圧 | AC200V±10%、単相、50／60Hz |
|---|---|
| 走行方法 | ラック&ピニオン式 |
| 走行速度 | MAX500mm／min |
| 走行制御 | 溶接電流検知による自動上昇制御 |
| クラッチ機構 | 有り（クラッチ切り時、手押し走行可能） |
| トーチ位置調整 | 上下調整：±20mm |
| 左右調整：±30mm | |
| 板厚方向調整：±20mm | |
| 走行レール | 1.5m／1本 |
| 冷却摺動銅板 | 水冷式 |
| 外形寸法（mm） | 565（W）×705（L）×405（H） |
| 質量 | 約25kg |
ウィービング部
| 軌跡 | 往復単振動 |
|---|---|
| 振幅幅 | 0または2～50mm |
| 停止位置 | 振幅幅の両端部 |
| 停止時間 | 0または1～5秒 |
オプション仕様
ワイヤ送給量デジタル表示
| ワイヤ送給量計測範囲 | 0.0～50.0m／min |
|---|

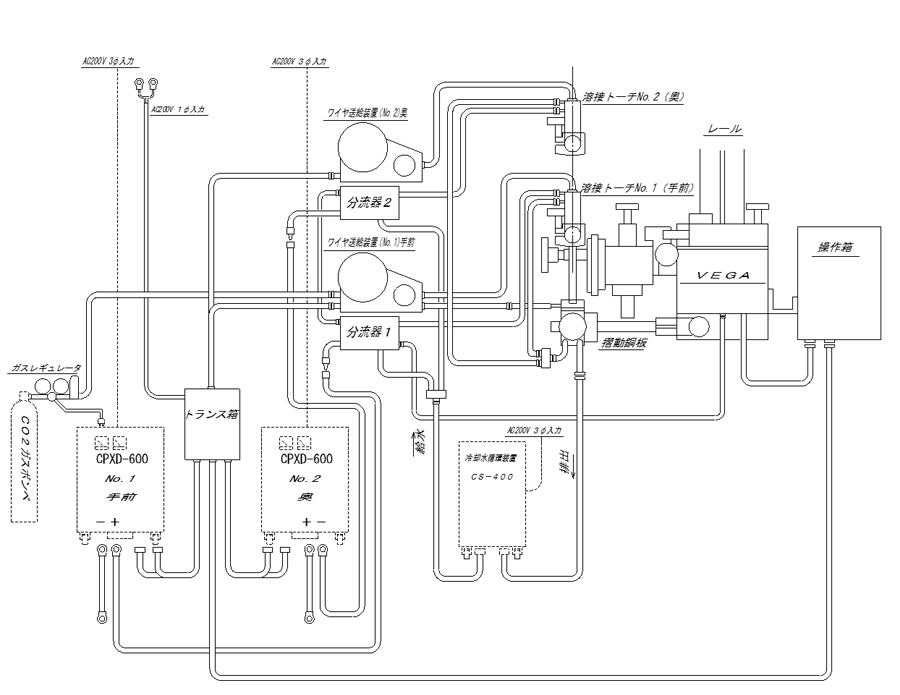

全体接続系統図
本記載の内容は、改良等により変更する場合がありますのでご了承願います。
