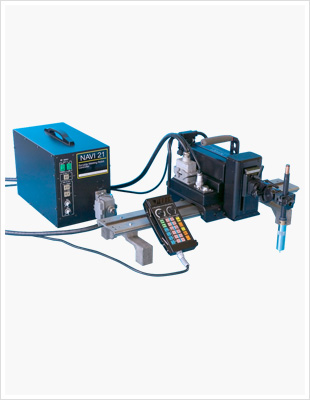

NAVI21

突合せ溶接機

溶接品質向上に貢献する小型アーク溶接ロボット

溶接品質向上に貢献する小型アーク溶接ロボット

特長
  1. 溶接線を記憶することができるのでレールセット時間が短縮でき、溶接中の狙い位置が安定
  2. 教示・記憶区間の自動溶接、自動停止により始終端の品質も安定
  3. 多彩なウィービング機能により安定した溶接品質を確保
  4. 溶接中のリアルタイム施工条件修正が可能

標準仕様
ロボット本体
軸構成 直交型3軸
各軸モーター ステッピングモーター
ストローク 前後軸 100mm
ストローク 上下軸 80mm(別に手動 50mm)
ストローク 走行軸 20,000mm
外形寸法(mm) 200(W)×550(L)×265(H)
質量 12kg
制御装置
入力電圧 AC100V±15% or AC200V±15% 50/60Hz
教示点数 最大50点
制御軸数・経路制御 3軸・直線補間
モードの種類 往復/片道、自動停止/手動停止
溶接条件(電流・電圧)の
設定
操作ペンダントのボリュームにより設定
施工条件(ウィービング条件など)の設定 ウィービング幅:0~40mm、両端停止時間(max.9.9sec)、溶接速度(0~150cm/min)、前後、上下軸によるソフトウェアウィービング
リアルタイム修正項目 電流、電圧、溶接速度、トーチ狙い位置、ウィービング条件
外形寸法(mm) 210(W)×463(L)×300(H)
質量 11kg
制御ケーブル長さ 25m

本記載の内容は、改良等により変更する場合がありますのでご了承願います。
