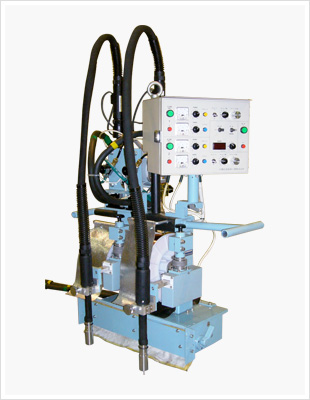

NSワンサイドマグ®
2電極CO2片面自動溶接機
特長
- V型開先、ルートギャップゼロで高能率なCO2片面裏波溶接が可能
- 板厚12～22mmまで片面1パス裏波溶接可能
- 溶接後の回転変形量は従来の片面SAWに比べ約1／5
- 固形裏当材(SB-41GL)の使用により裏波ビードも良好
- 下向きおよび傾斜部材(約5°)の片面溶接にも適用可能
標準仕様
溶接本体
| 走行方法 | ラック&ピニオン |
|---|---|
| 走行速度 | 100～1000mm／min |
| 速度調整 | ボリューム式（速度はデジタル表示） |
| クラッチ機構 | 有り（クラッチ切り時、手押し走行可能） |
| トーチ位置調整 | 上下調整：±25mm（別に粗調整50mm） |
| 左右調整：±25mm | |
| 前後調整：±15°（L,T極共） | |
| 極間 | 300mm（固定） |
| ウィービング装置 | ウィービング幅：max.15mm |
| ウィービング回数：max.150回／min | |
| ウィービング軌跡：往復単振動 | |
| 両端停止：有／無選択可 | |
| 走行レール | 1.8m／1本 |
| 溶接トーチ（2本） | 水冷式専用トーチ 600A 100％ |
| 外観寸法（ｍｍ） | 650（W)×820（L)×1040（H） |
| 重量 | 90kg（ワイヤ除く） |

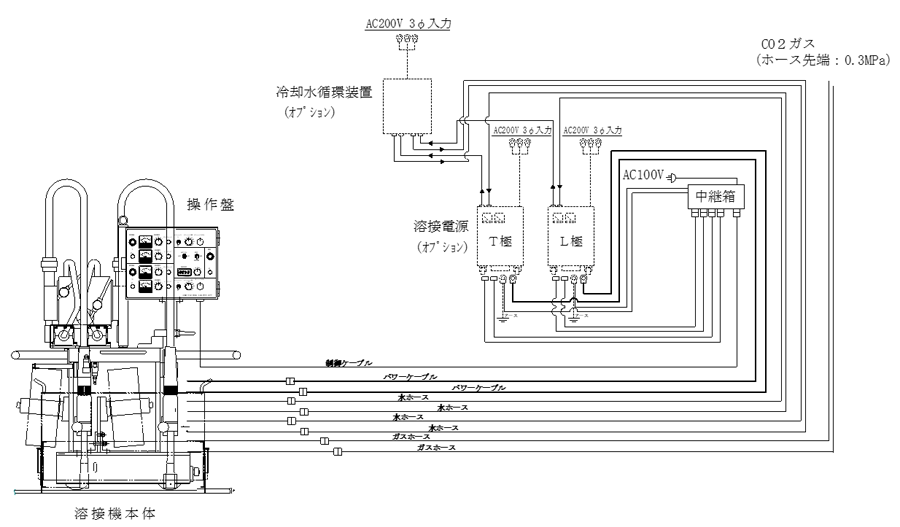

全体接続系統図
