キャリーボーイ・エース

すみ肉溶接機

多目的用途に適用可能すみ肉溶接台車

多目的用途に適用可能すみ肉溶接台車

特長
  1. 強力な電磁石により高い牽引力と傾斜面でも安定した走行性能を実現
  2. 汎用半自動溶接トーチの装着が可能
  3. ワイヤ狙い位置は上下、前後、トーチ角度、前進角・後退角など自由に調整可能
  4. トーチ持ち手および、倣いアームのパーツ交換により狙い位置範囲は無限

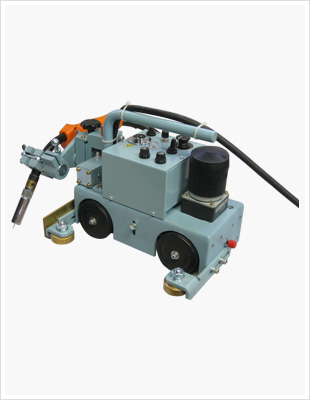

勝手違いがあります。(写真は左勝手です。)

標準仕様
適応姿勢 水平すみ肉溶接、下向すみ肉溶接
本体質量 約12kg
駆動方式 ゴム車輪4輪駆動と吸引用電磁石併用
トーチ位置調整 上下:40mm、前後:35mm、前進角・後退角:±5°
トーチ角度調整 30°~50°
自動停止機能 進行方向側のリミットスイッチによる
走行速度範囲 10~90cm/min
操作機能 電源SW、台車走行寸動SW、走行速度調整、溶接SW
入力電圧 AC100V±10% 50/60Hz
外形寸法(mm) 250(W)×400(L)×240(H)

本記載の内容は、改良等により変更する場合がありますのでご了承願います。
