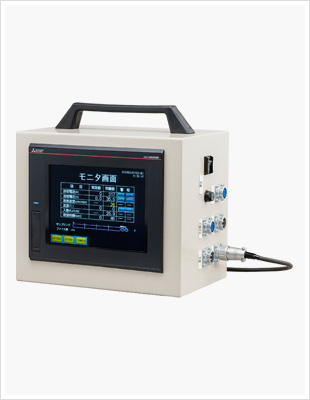

ウェルドデジタルモニタ

溶接データサンプリング装置

溶接作業データをリアルタイムで収集・表示し蓄積したデータはパソコンに移行し表・グラフで集計可能

溶接作業データをリアルタイムで収集・表示し蓄積したデータはパソコンに移行し表・グラフで集計可能

特長
  1. 大画面表示
    8インチ画面によるタッチパネル表示器を採用。
    計測項目(溶接電流、溶接電圧、温度、溶接時間)をリアルタイムに表示。
    計測項目(溶接電流、溶接電圧、温度、溶接時間)をグラフ形式で表示。
  2. 外部記憶媒体へのデータ保存
    計測データは、CSV形式でUSBメモリに保存。
    保存データは、パソコンで表形式、グラフ形式で表示。
    大容量記憶が可能。
  3. 溶接状況のデータサンプリングと各種の演算機能
    交流溶接、直流溶接に採用可能。
    サンプリング時間の変更が可能。
    演算機能により入熱量、溶接速度、溶接時間を表示。
    任意の溶接個所の入熱量を表示。
  4. 溶接条件判定機能
    溶接条件判定機能により、警報表示、外部への警報が可能。

カタログ

計測仕様
一般仕様
表示器 タッチパネル
制御 PLC
入力電圧 AC100V±10% 50/60Hz
使用温度 0~50℃
外形寸法(mm) 300(W)×200(L)×250(H)
質量 約10kg
計測パラメータ
溶接電流 サンプリング、平均値
溶接電圧 サンプリング、平均値
温度 サンプリング、平均値
溶接速度 演算
入熱量 演算
溶接時間 サンプリング、アーク時間
入力仕様
直流溶接用 電流:0~500A
電圧:0~100V
交流溶接用 電流:100~1,000A
電圧:0~110V
温度(非接触式デジタルセンサ) 0~500℃
設定パラメータ
溶接電流上下限値 0~1,000A
溶接電圧上下限値 0~100V
温度上下限値 0~500℃
サンプリング時間 1~10sec
計測開始溶接電流 10~600A
計測終了溶接電流 10~600A
記憶
容量 9,999ファイル
最大時間4,000sec/1ファイル
媒体 本体:SDメモリ 外部:USB

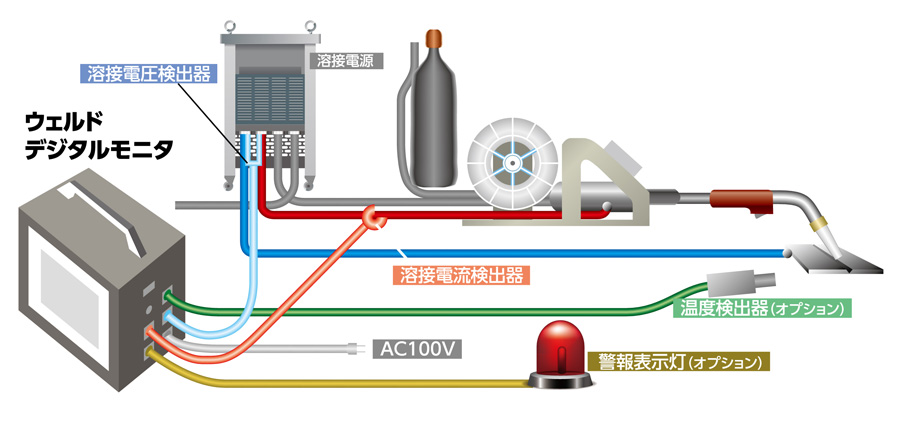

直流電源の接続例

直流電源の接続例

本記載の内容は、改良等により変更する場合がありますのでご了承願います。
