F0462006『国際ウエルディングショー』へのご案内
～“お客様とともに、新たな次元へ！”をテーマに新日鐵グループとして出展～
当社は新日本製鐵（株）、日鐵溶接工業（株）と共同で「新日鐵グループ」として出展し、鋼材・溶接材料・機器のトータルコーディネーターとして、“お客様とともに、新たな次元へ！”をテーマに、新溶接技術・溶接材料の実演・展示をいたします。新日鐵グループのブースは、Ｂ会場東3ホール内メイン通路の奥に位置しております。ぜひお運び頂き、ご高覧下さい。
以下に、主な出展品を、【実演コーナー】と、【展示品コーナー】とに分けてご紹介します。
なお、2日目の4月13日（木）に開催のトレンドセミナーで、「最新の溶接材料・機器と溶接技術について」と題する当社による講演が予定されております。併せてご参加賜りますようご案内申し上げます。
＜実演コーナー＞
1．新ソフトアークタイプ SF-1溶接の使いやすさを追求、特にアーク感に焦点を絞り、アークの吹付け感を軟らかくし、小電流で施工しているような感じでの溶接が可能で、溶接作業時の疲労感の減少を実現しました。
ご見学時に「体験コーナー」も併設しておりますので、実演ともども、ご自身でソフトアーク感を実感なさって下さい。
2．フルデジタルプラズマ溶接機 NW-150-AH-III、NW-350AH-III
溶接条件をデジタル設定することにより溶接の再現性が向上し、作業者による設定のバラツキが無くなります。
RS232Cを標準装備し、外部コンピュータやシーケンサ等の通信機能を利用し、溶接条件の設定、さらに履歴保存、集中管理が可能になります。
＜展示品コーナー＞
1．大脚長すみ肉溶接用シームレスフラックス入ワイヤ SM-1F（D）1パスの水平すみ肉溶接で、良好な脚長9mm以上の大脚長ビードが得られるように大脚長性能を向上した溶接ワイヤです。
2．9%Ni鋼用溶接材料
「YAWATA WELD B（M）」
「NITTETSU WELD 196」
「NITTETSU FILLER 196」
「NITTETSU FLUX 10H × NITTETSU FILLER 196」
美麗なビード外観や溶接作業性が良好で、耐割れ性･耐ブローホール性に優れ、高強度･高靭性の性能が得られるLNGや液体窒素等の低温貯槽に使用される9%Ni鋼用溶接材料です。
3．インコネル625ソリッドワイヤ NITTETSU FILLER 625
高耐食ステンレスNSSC270/YUS270鋼（SUS312L）の溶接に適用し、溶接部が母材と同等の耐食性を有し、良好な溶接継手性能が得られる溶接ワイヤです。
４．海洋構造物施工への提言
海洋構造物の施工を、より高能率で実現するための各種自動溶接装置と溶接材料をご提案します。

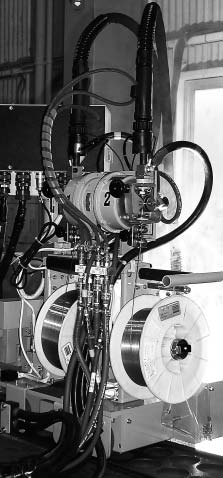

５．2電極エレクトロガス溶接機 VEGA-2T
ソリッドワイヤとフラックス入りワイヤの組合せにより、板厚50～70mmを１パスで高能率な溶接ができます。
＜適用溶接材料＞
・EG-3T（摺動銅板側電極）・YM-55H（裏当側電極）
・SB-60VT（セラミック製裏当材）

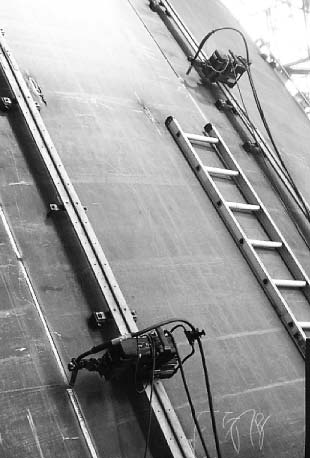

6．すみ肉溶接用簡易台車 NS・キャリーオート
小型軽量（7.2kg）で強力な磁石の内蔵により、抜群の高牽引力（18kg）と操作性を実現したすみ肉溶接台車です。さらに、開口部があるような溶接線のすみ肉溶接をセンサーで検知して自動的に断続溶接が可能な“断続溶接用ＮＳ・キャリーオート”もあります。
＜適用溶接材料＞小型軽量（7.2kg）で強力な磁石の内蔵により、抜群の高牽引力（18kg）と操作性を実現したすみ肉溶接台車です。さらに、開口部があるような溶接線のすみ肉溶接をセンサーで検知して自動的に断続溶接が可能な“断続溶接用ＮＳ・キャリーオート”もあります。
・SF-1
・SM-1F
・FCM-1F
・YM-26
・YM-28 他
[断続溶接用]

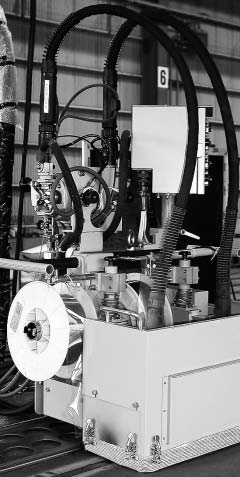

7．高能率2電極CO₂片面溶接機 NS-ワンサイドマグ
板厚22mmまで片面１パス溶接が可能で、装置をよりコンパクト化し、作業者への負担軽減も考慮して倣い装置（溶接線倣い）、防風・遮光カバーを標準装備した自動溶接機です。
＜適用溶接材料＞
・YM-55H（先行電極）
・SF-1（後行電極）
・YK-CM（カットワイヤ）
・SB-41（GL）（ガラステープ付き裏当材）
8．小型アーク溶接ロボット NAVI21
溶接線を記憶するので、溶接中の狙い位置が安定しており、多層盛溶接にも対応可能で、溶接中に施工条件をリアルタイムに修正可能。かつ、ロボット本体、制御装置とも小型軽量な溶接ロボットです。
＜適用溶接材料＞
・SF-1
・FC-1
・SF-36E 他
＜写真提供：（株）アイ・エイチ・アイ・アムテック殿＞

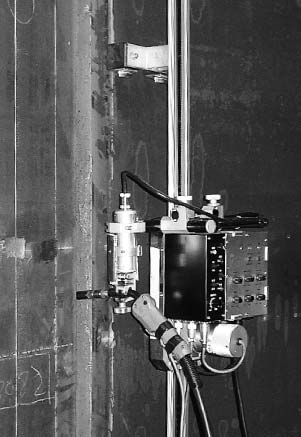

軽量（オシレート部含め本体重量9kg）、コンパクトな自動溶接用台車です。運搬が容易なため、現場溶接や各種構造物の全姿勢溶接に適しています。
＜適用溶接材料＞
・SF-1
・SM-1F
・FCM-1F
・YM-26
・YM-28他
＜写真提供：三菱長崎機工（株）殿＞

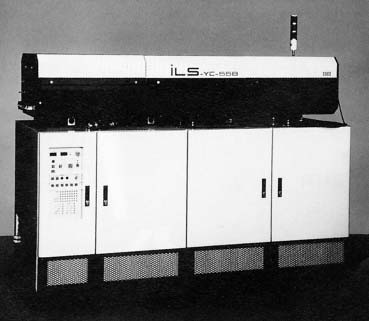

10．大出力YAGレーザ装置
当社独自の溶接技術とエンジニアリングを盛り込んだYAGレーザの自動化・トータルシステムをご提案します。

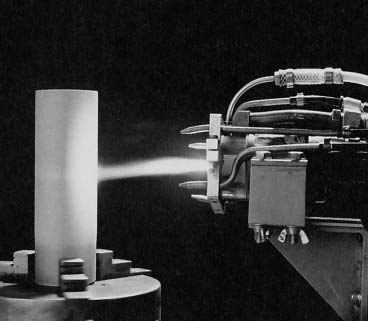

11．溶射機器・装置・材料
長年の経験と実績に裏付けられた溶接自動化技術を基に、溶射のトータルシテスムをご提案します。
12．高品質・高性能鋼材および溶接材料
① 建築物の用途に応じて耐火被覆の軽減を可能にし、600℃での高温耐力に優れた耐火鋼（FR鋼）用溶接材料。○高耐食組成制御技術を用いて開発されたS-TEN1鋼材と同技術を適用し、従来の耐硫酸雰囲気での耐腐食性に加え、さらに耐塩酸雰囲気での耐腐食性を大幅に向上した溶接材料。
［溶接棒；ST-16Mシームレスフラックス入りワイヤ；SF-1ST］
② HAZ細粒高靭性技術を適用した建築鉄骨用大入熱対応高HAZ靭性鋼（HTUFF鋼）用溶接材料
③ 無塗装耐候性鋼の適用制約を受けずに、より海岸線に近い地域でも耐候性能が確保できる3%ニッケル高耐候性鋼用溶接材料
13．その他の溶接材料
・NS-03Hi
優れた再アーク性と耐アーク切れ性を持ち、低ヒュームで難吸湿タイプのライムチタニヤ系溶接棒
・FC-1（21）
高電流域での立向上進溶接を可能にしたフラックス入りワイヤ
・YM-55C、YM-55AG
溶接入熱40kJ/cm以下、パス間温度350℃以下で所定の強度･靭性が確保できるYGW18系（CO₂用）、YGW19系（Ar-CO₂用）ソリッドワイヤ
・NB-50PM（ボンドタイプ）、NF-900S（メルトタイプ）
ウェブ板厚25mmまで無開先両面１パス完全溶込み溶接が可能な厚板BHすみ肉溶接用潜弧フラックス
・EG-60K
建築基準法に基づく国土交通大臣認定を取得したエレクトロガスアーク溶接用フラックス入りワイヤ
