光コネクタ一覧表、結線図

対応一覧 SM,GIファイバ一般用(△:SMのみ ※:SMのみ曲率7～25mm(IEC61754-20))

光コネクタ種別	FC	SC	SC2	DSC	NDSC	LC	DLC	ST
フレキタイプ	○	○	×	○	○	○	○	○
コードタイプ	○	○	○	○	×	○	○	○
平面研磨	○	○	○	○	○	○	○	○
PC研磨	○	○	○	○	○	○	○	○
SPC研磨	○	○	○	○	○	○	○	○
AdPC研磨	△	△	△	△	△	※	※	×
斜め球面研磨	△	△	△	△	△	×	×	×

SM,GIファイバ防水タイプ

光コネクタ種別	MF-10（ヒロセ電機製）			OPS（多治見無線製）
光コネクタ種別	MFP	MFR	MFJ	OPSPR	OPSR
フレキタイプ	○	○	○	○	○
コードタイプ	×	×	×	×	×
PC研磨	○	○	○	○	○
SPC研磨	○	○	○	○	○
AdPC研磨	×	×	×	○	○

SM,GIファイバテープ心線用一括コネクタ

光コネクタ種別	MTRJ	MPO
フレキタイプ	×	×
コードタイプ	○	○
PC研磨	○	×
平面研磨	×	○
斜め平面研磨	×	○

接続損失、反射減衰量についてはお問い合わせ願います｡

HPCFファイバ

光コネクタ種別（コア/クラッド）	LOCP101	LOCP201	DL72
光コネクタ種別（コア/クラッド）	200/230		200/250
フレキタイプ	○	○	○
コードタイプ	×	×	×
平面研磨	○	○	○

HPCFファイバ

光コネクタ種別（コア/クラッド）	LOCP101	LOCP201	DL72
光コネクタ種別（コア/クラッド）	200/230		200/250
フレキタイプ	○	○	○
コードタイプ	×	×	×
平面研磨	○	○	○

標準結線方法

結線タイプ	対応コネクタ	備考
ストレート	FC SC SC2 LC ST LOCP101	１コネクタ－１フェルール
クロス	DSC NDSC DLC LOCP201 DL72	１コネクタ－２フェルール
ご発注時指定	MTRJ MPO MFP MFR OPSPR OPSR	ご発注時、指定願います

1.SM GI 光ファイバ用

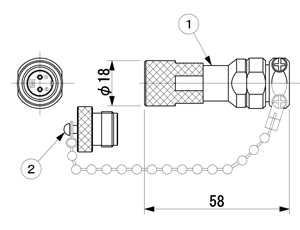

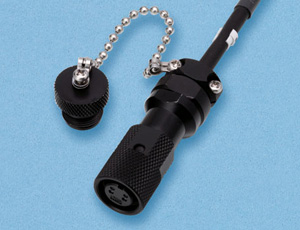

プラグ MFP(MF10-P)

フレキタイプ

ヒロセ電機製
コネクタ(プラグ側)
防水タイプ

コードタイプは製造しておりません

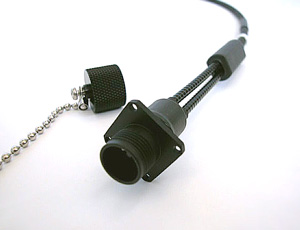

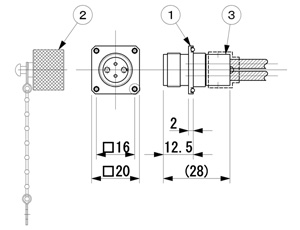

レセプタクル MFR(MF10-R)

フレキタイプ

ヒロセ電機製
コネクタ(レセ側)
防水タイプはジャックタイプ(MFJ)

コードタイプは製造しておりません

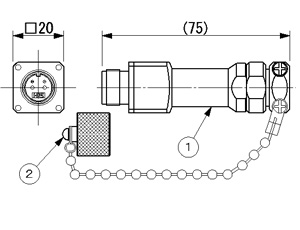

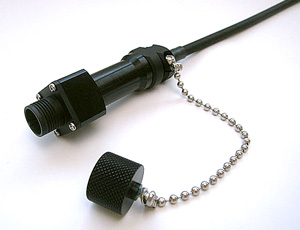

ジャック MFJ(MF10-J)

フレキタイプ

ヒロセ電機製
ジャック

コードタイプは製造しておりません

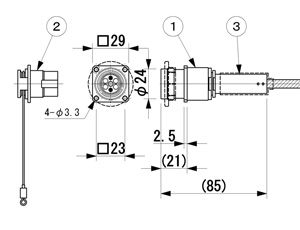

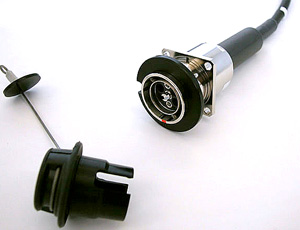

防水型プラグ OPSPR

フレキタイプ

多治見無線電機製
コネクタ(プラグ側)

コードタイプは製造しておりません

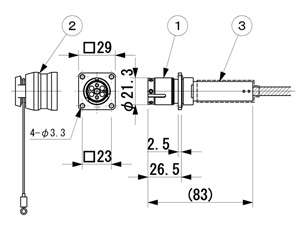

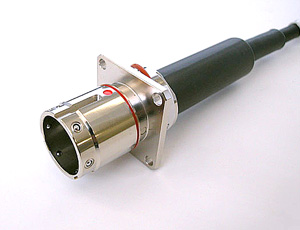

防水型レセプタクル OPSR

フレキタイプ

多治見無線電機製
コネクタ(レセ側)

コードタイプは製造しておりません

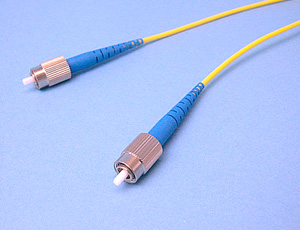

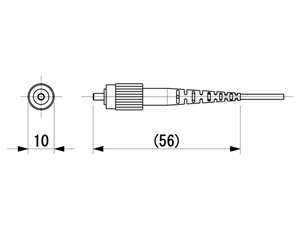

FC

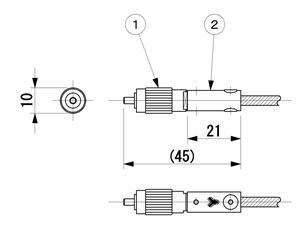

フレキタイプ

JIS C5907(F01) 互換
IEC61754-13 互換

コードタイプ

JIS C5907(F01) 互換
IEC61754-13 互換

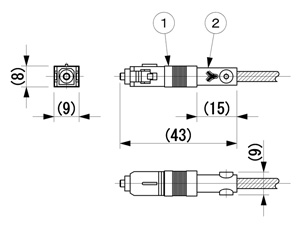

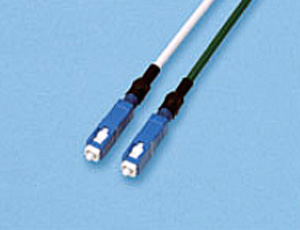

SC

フレキタイプ

JIS C5973(F04) 互換
IEC61754-4 互換

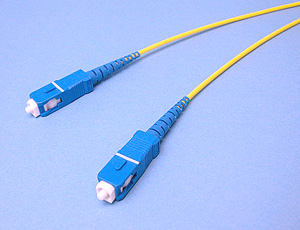

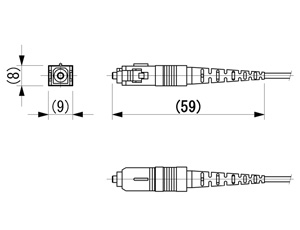

コードタイプ

JIS C5973(F04) 互換
IEC61754-4 互換

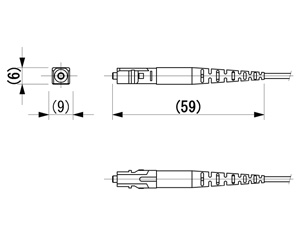

SC2

コードタイプ

JIS C5973(F04) 互換
IEC61754-4 互換

フレキタイプは製造しておりません

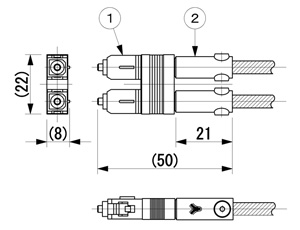

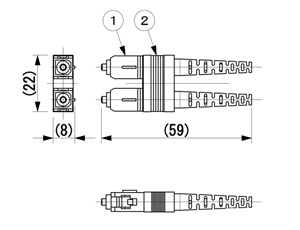

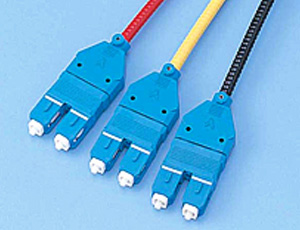

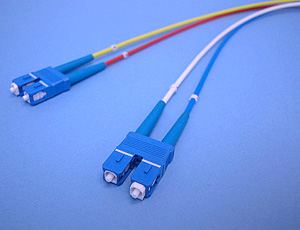

DSC

フレキタイプ

JIS C5973(F04) 互換
IEC61754-4 互換

コードタイプ

JIS C5973(F04) 互換
IEC61754-4 互換

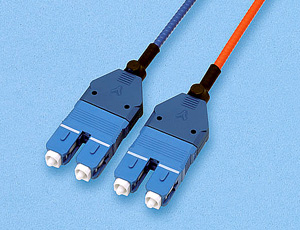

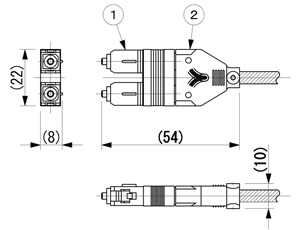

NDSC

フレキタイプ

JIS C5973(F04) 互換
IEC61754-4 互換

コードタイプは製造しておりません

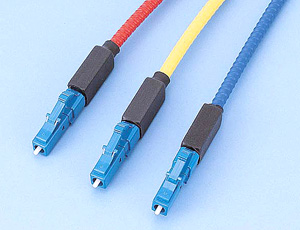

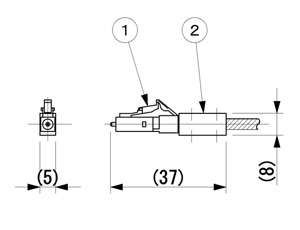

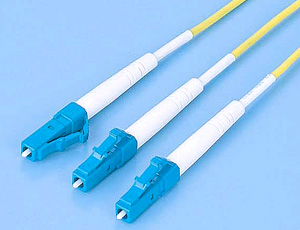

LC

フレキタイプ

IEC617540-20 互換

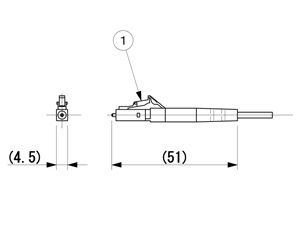

コードタイプ

IEC617540-20 互換

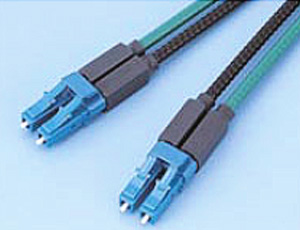

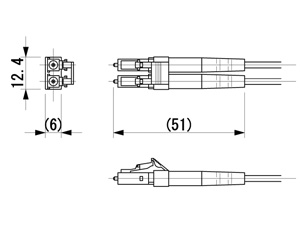

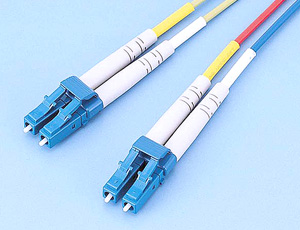

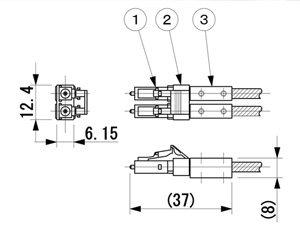

DLC

フレキタイプ

IEC617540-20 互換

コードタイプ

IEC617540-20 互換

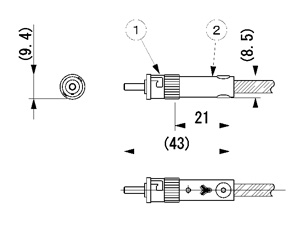

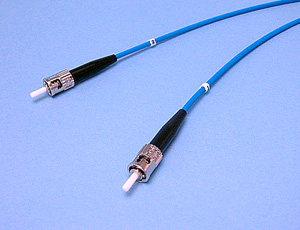

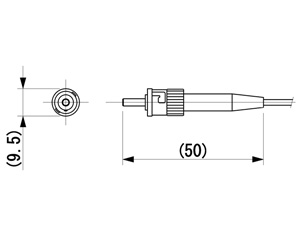

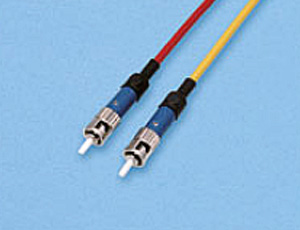

ST

フレキタイプ

IEC60874-10 互換

コードタイプ

IEC60874-10 互換

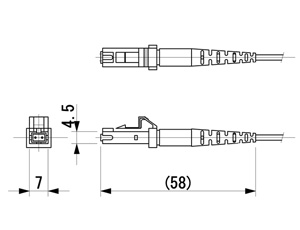

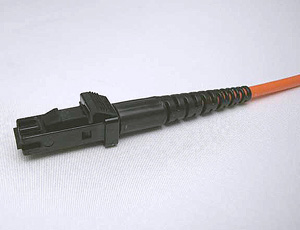

MTRJ

コードタイプ

JIS型式
JIS C

フレキタイプは製造しておりません

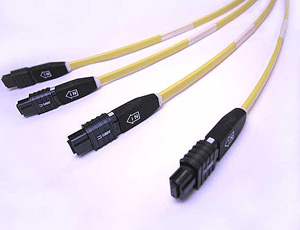

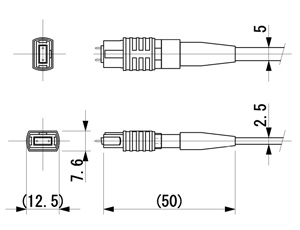

MPO

コードタイプ

JIS型式
JIS C

フレキタイプは製造しておりません

2.H-PCF 光ファイバ用

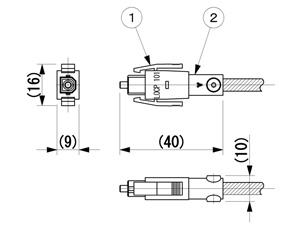

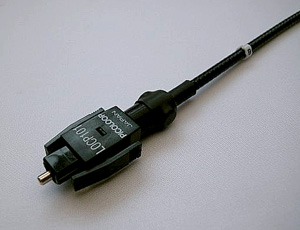

LOCP101

フレキタイプ

JIS C5974(F05) 互換
コア/クラッド 200/230

コードタイプは製造しておりません

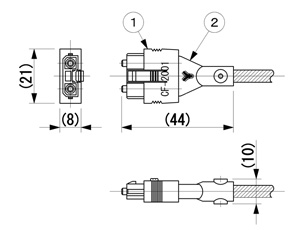

LOCP201

フレキタイプ

IS C5976(F07) 互換
コア/クラッド 200/230

コードタイプは製造しておりません

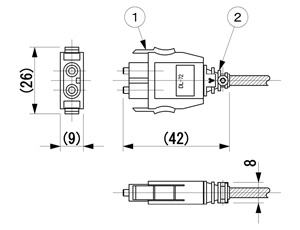

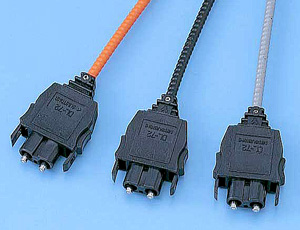

DL72

フレキタイプ

JIS C5977(F08) 互換
コア/クラッド 200/250

コードタイプは製造しておりません

結線図

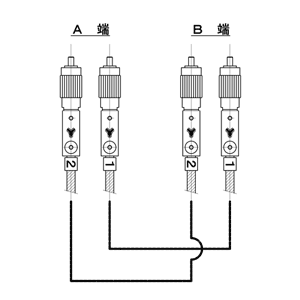

ストレート結線

ストレート結線

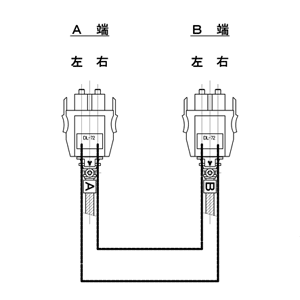

クロス結線

クロス結線
