フレキ、コード、ケーブル寸法表
フレキ

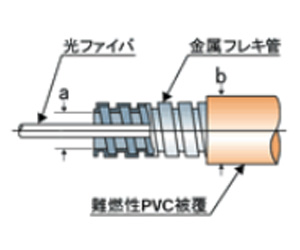

PVC
被覆材質 | 呼び | 内径 | 被覆外径 | 曲げ半径 | 許容張力 | 許容側圧 | 概算質量 |
---|---|---|---|---|---|---|---|
±0.2mm | ±0.2mm | mm | N | N/50mm | kg/km | ||
PVC | 1.8N | ⌀1.8 | ⌀3.8 | ≧R40 | 147 | 2450 | 約25 |
2.6N | ⌀2.6 | ⌀4.8 | ≧R40 | 147 | 2450 | 約30 | |
3N | ⌀3.0 | ⌀6.0 | ≧R40 | 147 | 2450 | 約49 | |
4N | ⌀4.0 | ⌀7.0 | ≧R40 | 147 | 2450 | 約55 | |
6N | ⌀6.0 | ⌀10.0 | ≧R40 | 147 | 1470 | 約90 |

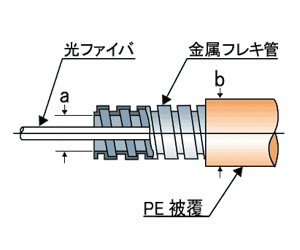

PE
被覆材質 | 呼び | 内径 | 被覆外径 | 曲げ半径 | 許容張力 | 許容側圧 | 概算質量 |
---|---|---|---|---|---|---|---|
±0.2mm | ±0.2mm | mm | N | N/50mm | kg/km | ||
PE | 3N | ⌀3.0 | ⌀6.3 | ≧R40 | 147 | 2450 | 約50 |
4N | ⌀4.0 | ⌀7.3 | ≧R40 | 147 | 2450 | 約60 |

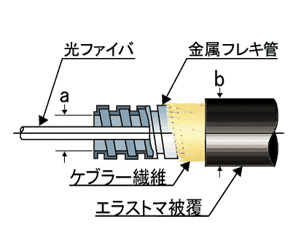

エラストマ(ケブラー補強)
被覆材質 | 呼び | 内径 | 被覆外径 | 曲げ半径 | 許容張力 | 許容側圧 | 概算質量 |
---|---|---|---|---|---|---|---|
±0.2mm | ±0.2mm | mm | N | N/50mm | kg/km | ||
エラストマ (ケブラー補強) |
1.8N | ⌀1.8 | ⌀5.5 | ≧R40 | 400 | 2450 | 約35 |
2.6N | ⌀2.6 | ⌀6.8 | ≧R40 | 400 | 2450 | 約40 | |
3N | ⌀3.0 | ⌀7.2 | ≧R40 | 980 | 2450 | 約53 |
ケーブル

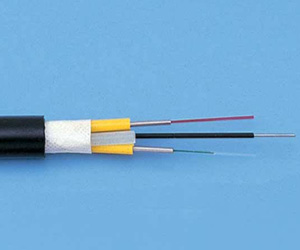

PEエコ
被覆材料 | 管数 | 使用 SUSパイプ |
被覆外径 | 曲げ半径 | 許容張力 | 許容側圧 | 概算質量 |
---|---|---|---|---|---|---|---|
±1.0mm | mm | N | N/50mm | kg/km | |||
PEエコ | 1 | ⌀2.0x⌀1.6 | ⌀8.3 | ≧R50 | 980 | 4900 | 約80 |
2 | ⌀8.3 | ≧R50 | 980 | 4900 | 約80 | ||
4 | ⌀10.2 | ≧R50 | 980 | 4900 | 約90 |
補強コード
PVC
被覆材質 | 呼び | 内径 | 被覆外径 | 曲げ半径 | 許容張力 | 許容側圧 | 概算質量 |
---|---|---|---|---|---|---|---|
mm(約) | mm(約) | mm | N | N/50mm | kg/km | ||
PVC | 1.5 | ⌀0.4 | ⌀1.5 | ≧R40 | 58 | - | 約2 |
2 | ⌀0.5 | ⌀2.0 | ≧R40 | 58 | - | 約4 | |
3 | ⌀1.5 | ⌀2.8 | ≧R40 | 58 | - | 約6 |

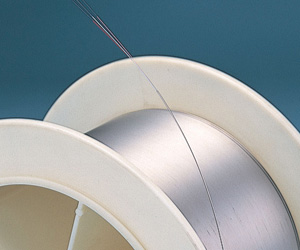

チューブ
SUS304
被覆材質 | 呼び | 内径 | 被覆外径 | 曲げ半径 | 許容張力 | 許容側圧 | 概算質量 |
---|---|---|---|---|---|---|---|
mm | mm | m | N | N/50mm | kg/km | ||
SUS304 | 14 | ⌀1.4 | ⌀1.8 | 2000 | 196 | 1274 | 8 |
16 | ⌀1.6 | ⌀2.0 | 2000 | 216 | 1176 | 8.9 |
SUS304以外の材質についてはお問い合わせ願います
