ピコドラム標準型
人や車に踏まれても断線しないピコドラムは、東京ドームなどでの大規模イベントや、テレビ局、CATV会社、ネット配信などの生中継に採用されています。さらに、最近多発する大規模災害などにおける応急復旧用のケーブルとしても注目されています。

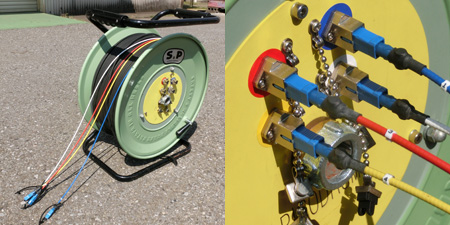

一般コネクタ仕様
ケーブルの先端とドラムの側面に一般のコネクタを取り付けています。
-
R-1ドラム
1心~8心まで(1~4心 150m ・6~8心 120m)
-
SP-1ドラム
1心~8心まで(300m)
防水コネクタ仕様

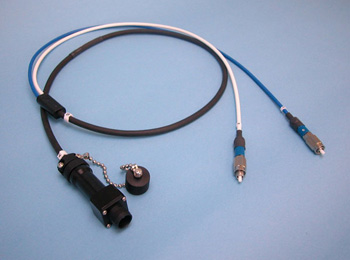

防水コネクタの採用によりドラムを屋外に置くことが出来ます。防水コネクタを一般のコネクタに変換するショートジャンパが必要になります。
-
R-1ドラム
2心、4心。(2心 150m ・4心 120m)
-
SP-1ドラム
2心、4心。(~300m)
- 外形図ダウンロード
- 外形図(条長150mまで)
- 外形図(条長300mまで)
-
製造可能な光コネクタ ドラム側 引き出し側 - FCコネクタ
- SCコネクタ
- STコネクタ
ピコフレキで製造可能なSM、GI用光コネクタ
- カタログダウンロード
- 和文
- 外形図ダウンロード
- 外形図(条長150mまで)
- 外形図(条長300mまで)
-
製造可能な光コネクタ ドラム側 引き出し側 MF10レセプタクル
(ヒロセ電機製)MF10プラグ
(ヒロセ電機製)
ケーブル分離型
ドラムからケーブルを取り外すことが出来ます。なので現場はスッキリ。
両端に一般のコネクタを付けられるのでそのまま機材に接続できます。
樹脂のドラム採用により軽量化が図られています。
防水コネクタ(2心・4心)にも対応できます。
一般のコネクタ付ケーブルでも、防水コネクタ付ケーブルでも、ケーブルをドラムに
巻き付けるだけなので、対応が可能です。
防水コネクタには、別途ショートジャンパが必要になります。詳細については、上記を参照ください
-
GT-310RM(1~4心 ~150m)
(6心・8心 ~120m) -
GT-380RM(1~8心 200m)
-
GT-450RM(1~8心 300m)
