製品情報プラズマ溶接/
切断・ガウジング
周辺機器(オプション)
フィラーワイヤ関係
ワイヤをご使用の際は、以下のワイヤ送給装置、ワイヤ送給制御ユニット、ワイヤヘッド、フレコン(＋中間フレコン)が必要です。
ワイヤ送給装置 NF-1600/NF-1600R
フォームからご申請ください。
| 型式 | NF-1600 |
|---|---|
| 適用ワイヤ径 | ⌀1.0/⌀1.2(⌀0.8/⌀0.9、⌀1.4/⌀1.6 オプション) |
| ワイヤ送給速度 | 20～450cm/min. |
| 適用スプール最大径 | ⌀300(軸径⌀51) |
NF-1600Rはトーチとワイヤ送給装置の設置位置が遠い場合に使用します。
詳細はお問い合わせください。

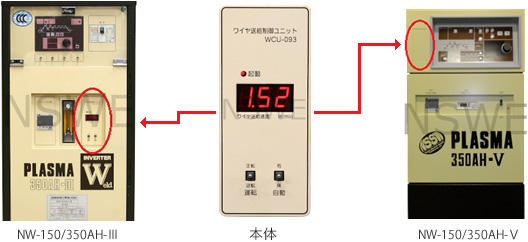

ワイヤ送給制御ユニット WCU-593/WCU-093
各溶接機器の丸印の位置に装着します。
| 型式 | WCU-593 | WCU-093 |
|---|---|---|
| 入力電圧 | 3⌀ AC 200/220V ±10% 50/60Hz | |
| 外部連動機能 | ロボット等からの送給量アナログ指令、 ワイヤ溶着信号、他 |
|
| 適用機種 | NW-150AH-Ⅴ NW-350AH-Ⅴ |
NW-150AH-Ⅲ NW-350AH-Ⅲ |
ワイヤヘッド YH5/YH6
組合せ外形図
| YH5 | YH6 | ||
|---|---|---|---|
| - | - | 50WH+YH6 | 51WH+YH6 |
| 50KWH+YH5 | 51KWH+YH5 | 50KWH+YH6 | 51KWH+YH6 |
| 100WH+YH5 | 101WH+YH5 | 100WH+YH6 | 101WH+YH6 |
| 503WH+YH5 | 504WH+YH5 | 503WH+YH6 | 504WH+YH6 |
| - | 107WH+YH5 | - | 107WH+YH6 |
フォームからご申請ください。
| 型式 | YH5 | YH6 |
|---|---|---|
| 適用トーチ | ほぼ全ての標準のプラズマ溶接トーチ形式に適用 | |
| 適用ワイヤ径 | ⌀0.8～⌀1.2 | ⌀0.8～⌀1.6 |
| 備考 | 狭隘部溶接用 | 一般溶接用 |
フレコン(フレキシブルコンジット)
冷却水関係
NW-150/350AH-Ⅴ用チラー NC-3500V/NC-5500V
| 型式 | NC-3500V | NC-5500V |
|---|---|---|
| 入力電圧 | 1⌀ AC 200/220V ±10% 50/60Hz | |
| 冷却能力 | 2.00/2.30kW | 4.9/5.3kW |
| 消費電力 | 1.7/1.8kW | 2.0/2.5kW |
| 周囲温度範囲 | 5～45℃ | |
| 水温調整範囲 | 5～40℃ | |
| 冷媒 | R-410A | |
| 外形寸法(W×D×H) | 375×500×615 | 375×590×933 |
| 質量 | 約51kg ※ | 約75kg ※ |
| 適用機種 | NW-150AH-Ⅴ | NW-150AH-Ⅴ NW-350AH-Ⅴ |
※ 冷却水の質量は含みません。
フォームからご申請ください。
NW-150/350AH-Ⅲ用チラー NC-3000/NC-5000
| 型式 | NC-3000 | NC-5000 |
|---|---|---|
| 一時入力 | 3⌀ 200/220V±10％ 50/60Hz | |
| 冷却能力 | 2.00/2.20kW | 4.30/4.65kW |
| 消費電力 | 0.85/1.05kW | 1.6/2.1kW |
| 周囲温度範囲 | 5～40℃ | |
| 水温調整範囲 | 5～25℃ | |
| 冷媒 | R-407C | |
| 外形寸法(W×D×H) | 534×405×398(mm) | 650×500×600(mm) |
| 質量 | 約43kg ※ | 約70kg ※ |
| 適用機種 | NW-150AH-Ⅲ | NW-150AH-Ⅲ NW-350AH-Ⅲ |
※ 冷却水の質量は含みません。
NW-150/350AH-Ⅴと組み合わせて使用する場合は、オプションの冷却水循環ユニット（WCU-597）が必要です。
NW-150/350AH-Ⅲ用ラジエータ NR-1800
- チラーに比べて本体価格が安価で消費電力も少ない
- 温度センサ標準装備
- 溶接機との連動機能
| 型式 | NR-1800 |
|---|---|
| 入力電圧 | 1⌀ AC 200V±10％ 50/60Hz |
| 冷却能力 | 2.00kW ※1 |
| 消費電力 | 約72/81W |
| 周囲温度範囲 | ユニット周囲温度40℃以下 |
| 外形寸法(W×D×H) | 648×400×705(mm)(縦置き) |
| 500×500×212(mm)(横置き) | |
| 適用溶接電流範囲 | 100A以下 ※2 |
| 質量 | 約27kg(縦置き) ※3 |
| 約22kg(横置き) ※3 | |
| 温度センサ ユニット |
水温が上昇すると溶接機で「E11」エラーを出力します。 |
※1 冷却能力は外気や冷却水の流量によって変動します。
※2 組み合わせトーチにより適用溶接電流範囲が変化します。
※3 冷却水の質量は含みません。
NW-150/350AH-Ⅴと組み合わせて使用する場合は、オプションの冷却水循環ユニット（WCU-597）が必要です。
手元操作箱 WCU-596/WCU-096
溶接条件をボリュームにて遠隔操作することができます。
| 型式 | WCU-596 | WCU-096 |
|---|---|---|
| 適用機種 | NW-150AH-Ⅴ NW-350AH-Ⅴ |
NW-150AH-Ⅲ NW-350AH-Ⅲ |
NW-150/350AH-Ⅴのオプションについて
選択オプション
標準付属部品を用途に合わせて選択することができます。
- パイロットガス流量制御
- マスフローコントローラ NMF-C0005 高精度
- デジタルフローメータ NDFM710 簡易タイプ
- 冷却水量センサ
- デジタルフロースイッチ NDFS-504 高精度
- フロースイッチ NFSW-TN 簡易タイプ
任意オプション
必要に応じて下記オプションを付属することができます。
- 電流モニタ基板 電圧モニタ基板 パイロットガス流量モニタ基板 全てWK-5972
- 各種パラメータを外部出力し、モニタリングすることができます。
モニタリングするパラメータ種ごとにWK-5972が一枚ずつ必要となります。
例えば電流と電圧をモニタリングされたい場合は、WK-5972が二枚必要となります。 - 冷却水排水ユニット DGU-A
- 内部の冷却水を排出し、チップ、トーチ、トーチホース交換時の水漏れを防ぎます。
- 冷却水循環ユニット WCU-597
- タンクレスチラー(NC-3000/5000)及びラジエータ(NR-1800)との組合せで使用する場合、溶接機側と冷却装置側双方水タンクや送水機能を持ちませんのでこのオプションが必要となります。
- 力率改善ユニット NW350/150-5 DGL
- 力率を改善し、溶接機の電力を効率よくご使用いただけます。
生産性向上設備の対象製品とする場合に必要となります。
詳細は末尾の各お問い合わせ様式にてお問い合わせください。 - 架台 CF3500/5500V
- 溶接機とチラーを設置する架台です。
NC-3500用…CF3500V
NC-5500用…CF5500V - ロボットインターフェースケーブル AIFC-10m
- ロボットとの通信ケーブルです。安川電機殿製のYRC1000用のみオプションで標準対応しております。
これ以外のロボットと組み合わせて使用される場合は、末尾の各お問い合わせ様式からお問い合わせください。
以下のオプションはNW-150/350AH-Ⅲまでは標準付属でしたが、NW-150/350AH-Ⅴからは付属の有無を任意に選択できるようになりました。
- 電源ケーブル 14sq×4c×5m
- 母材ケーブル 38sq×5m
- 圧力調整(パイロットガス、シールドガス) NFR
- ガスホース(パイロットガス) EPH-4m
- ガスホース(シールドガス) TBH-4m
ご使用のガスホースによっては、純正のものより電極の消耗が激しくなる場合がございます。
母材ケーブル太さはご指定無き場合38sqとなりますが、使用される電流に応じてsq数をご選定ください。
