プラズマ切断・ガウジング装置
切断の特長
- 非鉄金属の切断ができます。
- ステンレスは、最大100mmまで切断可能です。(板中は除く)
- プラズマガスAr、H2、N2の組み合わせで、薄板から厚板までドロスフリーの切断が可能です。
ガウジングの特長
- プラズマガスにAr＋H2またはArを使用しますので、ガウジング表面部の酸化、窒化、炭化が少なく、後工程のグラインダー処理が短縮できます。
- アークエアガウジングに比べ、ヒューム、粉塵の発生量は少なく、ガウジング音は静かです。
- 超高温のプラズマアークで各種金属の加工が可能です。
- ガウジング表面部が滑らかな仕上がりです。
切断・ガウジング例

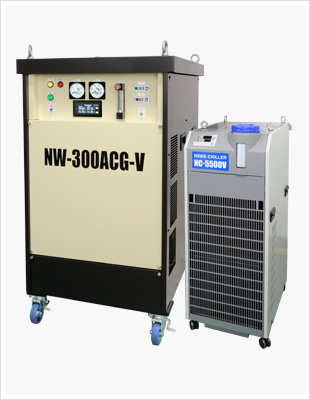

切断機・ガウジング装置仕様
| 入力電圧 | 3相 200/220V *1 |
|---|---|
| 入力電源容量 | 102kVA |
| 出力電流 | 300A |
| 使用率 | 100% |
| パイロット電流 | 電流30A |
| 電源本体寸法 | 750(W)×1112(D)×1340(H) |
| 電源本体重量 | 約360kg |
| 使用可能なガス | Ar+H2(N2) |
| ガス入力圧力 | 0.5MPa |
| 水冷ユニット | チラー(NC-5500V) |
| トーチホース長さ | 最大:30m *2 |
| オプション | ・メインアーク着火補助装置 ・ティーチング補助治具 |
- *1 オプション：400V系
- *2 30m以上のケーブルを使用する場合はご相談ください。
トーチ

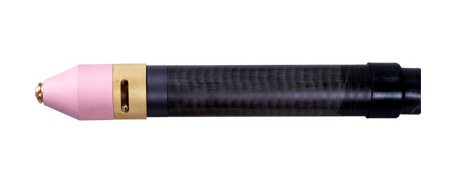

- 型式
- 304CH
- 形状
- ストレート(自動用)
- 定格電流
- 300A
- 定格使用率
- 100%

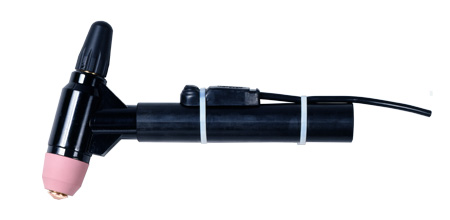

- 型式
- 503CH
- 形状
- 横型(手動用)
- 定格電流
- 300A
- 定格使用率
- 100%
フォームからご申請ください。

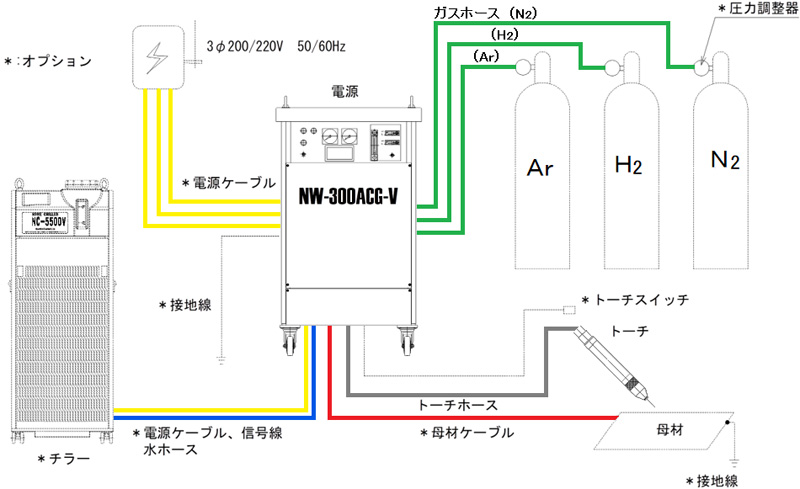

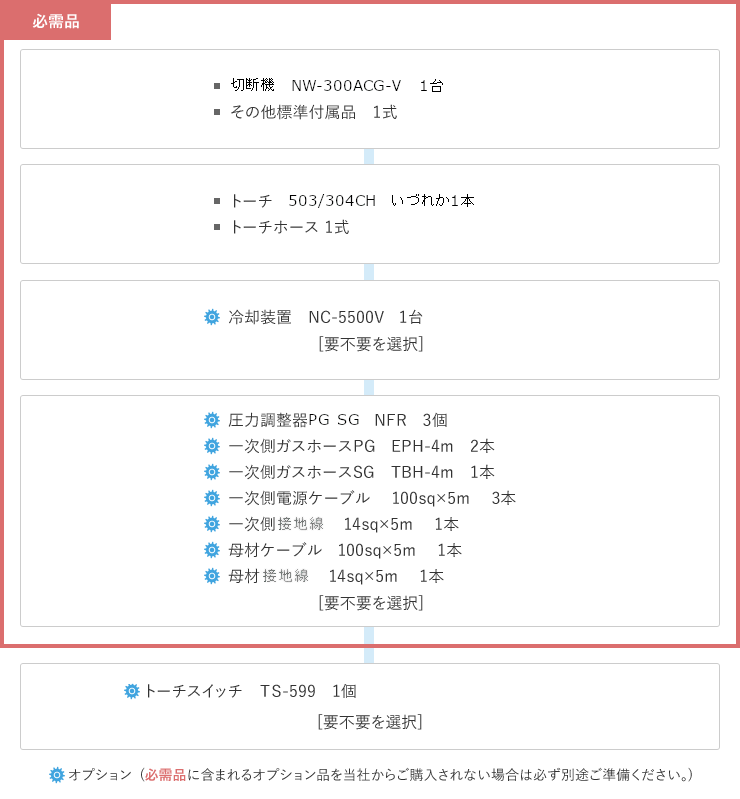

構成
NW-300ACG-Ⅴ
