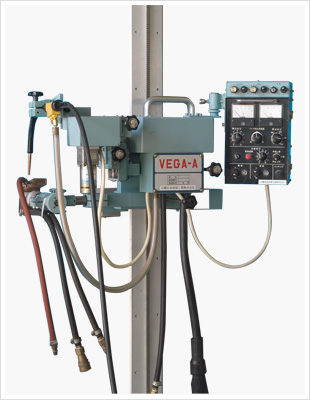

VEGA®-A
突合せ溶接機
高能率立向自動溶接機
(エレクトロガスアーク溶接機)
特長
- 板厚12～28mmまでの立向1パス溶接が可能
- ウィービング装置を含め22kgで、しかも操作が簡単で現場溶接に最適
- ギャップ変動に対して溶接速度が自動制御され均一な溶接ビードが得られる
- 表面ビードは摺動銅板の溝形状により決まるので余盛高さの低い美麗なビードが形成可能
- 固形裏当材SB-60Vを使用することにより均一で美麗な裏ビードが形成可能
標準仕様
走行台車部
| 入力電圧 |
AC200V±10%、単相、50/60Hz |
| 走行方法 |
ラック&ピニオン式 |
| 走行速度 |
MAX500mm/min |
| 走行制御 |
溶接電流検知による自動上昇制御 |
| クラッチ機構 |
有り (クラッチ切り時、手押し走行可能) |
| トーチ位置調整 |
上下調整：±20mm |
| 左右調整：±30mm |
| 板厚方向調整：±20mm |
| 走行レール |
1.5m/1本 |
| 冷却摺動銅板 |
水冷式 |
| 外形寸法 (mm) |
680(W)×360(D)×320(H) |
| 質量 |
約22kg |
ウィービング部
| 軌跡 |
往復単振動 |
| 振幅幅 |
0～20mm |
| 停止位置 |
振幅幅の両端部 |
| 停止時間 |
0または0.1～3秒 |
